Nama merek: | Wotech |
Nomor Model: | WBC-860.0C-B-S(KE) |

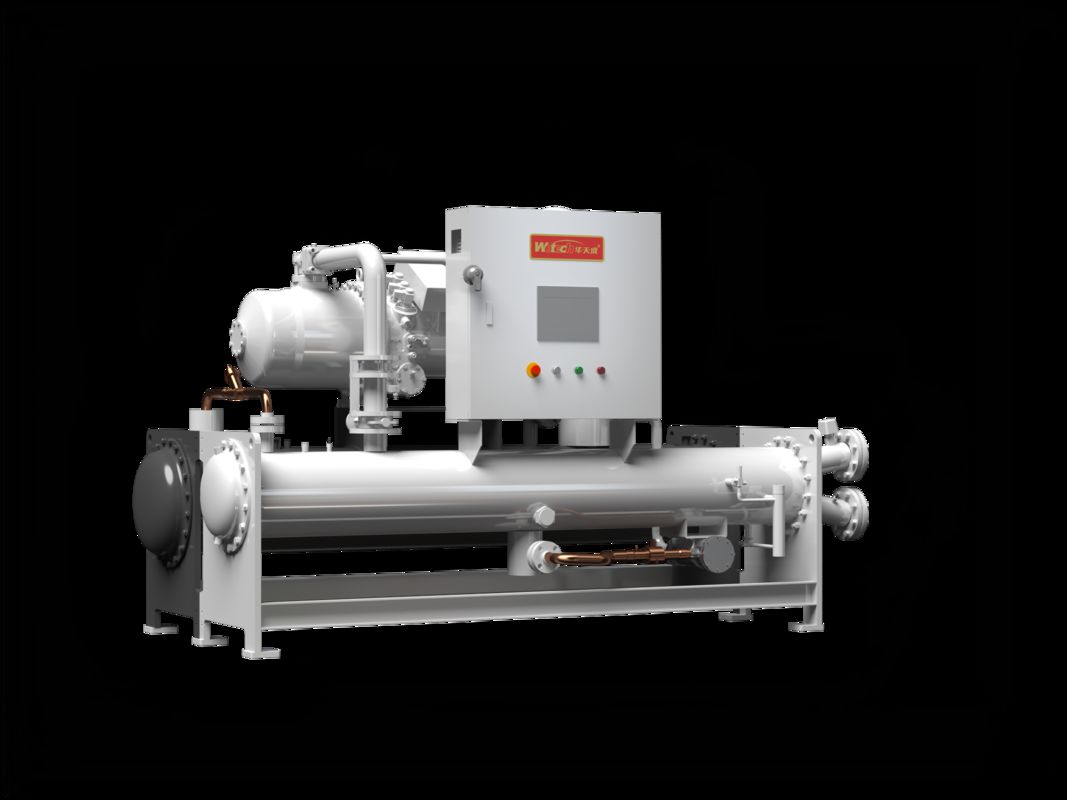

Solusi Chiller Industri Berpendingin Air Pendinginan Presisi untuk Manufaktur & Produksi
KOMPRESOR EFISIENSI TINGGI
Kompresor Twin-Screw Efisiensi Tinggi
Menampilkan modulasi kapasitas tersegmentasi atau tanpa langkah, memungkinkan kompresor menyesuaikan output berdasarkan persyaratan suhu proses - memaksimalkan efisiensi energi. Desain semi-hermetik menghilangkan kebutuhan akan segel poros, mengatasi masalah kebocoran dan meningkatkan keandalan secara keseluruhan. Motor dipasang terpisah dari badan kompresor, membuat perawatan dan servis lebih mudah. Menggabungkan profil rotor asimetris terbaru, dengan rotor pria 5-lobus dan rotor wanita 6-lobus. Ini digiling presisi menggunakan mesin penggilingan berkekuatan tinggi khusus untuk memastikan celah gigi yang optimal dan mempertahankan efisiensi volumetrik tinggi bahkan di bawah operasi berkelanjutan.
Dilengkapi dengan motor tersegel efisiensi tinggi yang tahan terhadap fluorin, hemat energi, dan sangat andal. Desain penggerak langsung
menghilangkan kebutuhan akan poros transmisi, memastikan kehilangan energi minimal dan efisiensi mekanis yang tinggi.
Port Pelepasan: Dilengkapi dengan katup periksa untuk mencegah rotasi balik kompresor selama pemadaman Modul Perlindungan Elektronik: Pemantauan real-time suhu pelepasan, suhu motor, dan tegangan; melindungi
kompresor selama operasi yang tidak normal.
Desain Semi-Hermetik: Tidak ada masalah kebocoran segel poros. Motor dan badan dirancang terpisah untuk perawatan yang lebih mudah Katup Kontrol Kapasitas: Mendukung regulasi kapasitas bertahap atau tanpa langkah.
Pemisah Oli Efisiensi Tinggi Terpasang: Konstruksi besi ulet terintegrasi mengurangi kebisingan hingga 50%, Menggunakan saringan presisi tinggi dengan efisiensi pemisahan oli hingga 99,79%, memastikan tingkat oli yang tepat dalam kompresor dan meningkatkan efisiensi pertukaran panas evaporator.
Rotor Twin Screw:Profil gigi asimetris terbaru dengan perbedaan tekanan antar-gigi minimal dan port aliran balik, menghasilkan efisiensi volumetrik tinggi.
Motor Penggerak Langsung: Tidak ada kehilangan energi dari transmisi mekanis, efisiensi tinggi, operasi kompresor kecepatan rendah, dan kebisingan rendah.
Bantalan Presisi Tinggi: Bantalan presisi tinggi impor dari FAG (Jerman) dan SKF (Swedia).
Motor US LEESON: Motor tersegel tahan oksigen efisiensi tinggi dengan pendinginan refrigeran, meminimalkan emisi panas dan meningkatkan efisiensi energi.
Port Hisap: Dilengkapi dengan katup penutup hisap, memungkinkan perawatan kompresor tanpa pemulihan refrigeran.
Filter Oli: Memastikan oli pelumas yang bersih untuk mencegah penyumbatan komponen kunci seperti katup ekspansi elektronik. Mudah untuk dibongkar dan dibersihkan.
KONDENSOR
Kondensor Efisiensi Tinggi
Menampilkan desain struktural tipe pin untuk film cair tipis dan resistansi termal rendah.
Dilengkapi dengan distributor refrigeran untuk memastikan aliran yang merata tanpa zona mati.
Teknologi pengaturan tabung canggih menghasilkan efisiensi transfer panas yang tinggi.
Desain subcooling multi-tahap di zona subcooling secara signifikan meningkatkan efisiensi energi keseluruhan unit.
EVAPORATOR
Evaporator Efisiensi Tinggi
Evaporator efisiensi tinggi memastikan distribusi refrigeran yang seragam. Ia menggunakan tabung pertukaran panas film jatuh khusus untuk meningkatkan efisiensi transfer panas dan mengurangi pengisian refrigeran. Analisis simulasi fluida CFD canggih diterapkan untuk memilih desain optimal untuk kinerja pertukaran panas yang unggul.
Dilengkapi dengan distributor cairan dua tahap untuk distribusi yang seragam, sementara outlet evaporator menampilkan desain penyekat hisap untuk secara efektif mencegah carryover cairan ke dalam kompresor. Teknologi partisi grup tabung yang tidak rata memastikan transfer panas yang stabil. Port pengembalian oli independen dirancang untuk memastikan pengembalian oli yang efektif di bawah kondisi beban penuh.
Spesifikasi
Model No. | WBC-52.5C-B-S(KE) | WBC-70.0C-B-S(KE) | WBC-105.0C-B-S(KE) | WBC-210.0C-B-S(KE) | WBC-420.0C-B-S(KE) | WBC-630.0C-B-S(KE) | WBC-860.0C-B-S(KE) | ||
Deskripsi | USRT | 15 | 20 | 30 | 60 | 120 | 180 | 240 | |
Kondisi Pendinginan Suhu Air Pendingin: W30-35°C Suhu Air Dingin: W17~12°C |
Kapasitas Pendinginan(Sisi Pengguna) | KW | 51.3 | 70.5 | 104.3 | 208.6 | 415.5 | 636.0 | 852.0 |
Daya Masukan | KW | 11.7 | 15.5 | 22.5 | 45.0 | 70.8 | 107.3 | 141.6 | |
Arus | A | 20.9 | 27.7 | 40.3 | 80.5 | 126.7 | 191.9 | 253.3 | |
EER | W/W | 4.38 | 4.55 | 4.64 | 4.64 | 5.87 | 5.93 | 6.02 | |
Daya Masukan Maks | KW | 14.0 | 18.6 | 27.0 | 54.0 | 85.0 | 128.8 | 169.9 | |
Arus Masukan Maks. | A | 25.1 | 33.3 | 48.3 | 96.6 | 152.0 | 230.3 | 304.0 | |
Catu Daya | V/PH/HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | 380V 3N~ 50HZ | |
Kompresor | Tipe | Scroll | Scroll | Scroll | Scroll | Screw | Screw | Screw | |
Refrigeran | R410A | R410A | R410A | R410A | R134a | R134a | R134a | ||
Kuantitas | Set | 1 | 1 | 1 | 2 | 1 | 1 | 1 | |
Cara Memulai | on/off | on/off | on/off | on/off | on/off | on/off | on/off | ||
Rentang Penyesuaian Energi | 100% | 100% | 100% | 100% | 100% | 100% | 100% | ||
Evaporator | Tipe | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | |
Aliran air di sisi air dingin | m³/h | 8.8 | 12.1 | 17.9 | 35.9 | 71.5 | 109.4 | 146.5 | |
Resistensi air di sisi air dingin | Kpa | 20 | 20 | 30 | 50 | 60 | 60 | 60 | |
Antarmuka sisi air dingin | inci | G2" | G2" | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
Rentang suhu larutan pembekuan | °C | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | 5~25 | |
Kondensor | Tipe | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | Tube-in-Shell | |
Aliran air di sisi air dingin | m³/h | 11.0 | 15.2 | 22.4 | 44.8 | 89.3 | 136.7 | 183.2 | |
Resistensi air di sisi air dingin | Kpa | 25 | 25 | 35 | 60 | 70 | 70 | 70 | |
Antarmuka sisi air dingin | inci | G2" | G2" | G2-1/2" | DN80 | DN100 | DN150 | DN200 | |
Rentang suhu larutan pembekuan | °C | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | 15~40 | |
Volume Tangki Air | L | 150 | 200 | 300 | 600 | / | / | / | |
Dimensi Unit | P / L / T | mm | 1420/860/1200 | 1920/920/1200 | 2220/960/1200 | 2800/1200/1500 | 3300/1500/1550 | 3650/1700/1750 | 4150/1750/1850 |
Berat Unit | kg | 560 | 730 | 885 | 1580 | 2150 | 2850 | 3150 | |
Berat Operasi | kg | 644 | 840 | 1018 | 1817 | 2473 | 3278 | 3623 |
